海灣GST-LD-8317 型氣體釋放警報器接線安裝技術
海灣GST-LD-8317 型氣體釋放警報器接線安裝技術
5.1 海灣GST-LD-8317 型氣體釋放警報器特點
GST-LD-8317 氣體釋放警報器(以下簡稱警報器)是氣體滅火系統的配套產品,通常安裝在被
保護場所的入口處。當氣體噴灑后,氣體滅火控制器(以下簡稱控制器)將啟動警報器發出燈光指示,提醒人員注意并采取相應的措施。本警報器為編碼型,可與公司氣體滅火系統控制器配套使用。
警報器與控制器進行通信采用數字信號,工作穩定可靠,對電磁干擾有良好的抑制能力;地址
碼為電子編碼,可由電子編碼器事先寫入,也可由控制器直接改寫,工程調試簡便。
5.2 海灣GST-LD-8317 型氣體釋放警報器主要技術指標
(1)工作電壓:
信號總線電壓:24V 允許范圍:16V~28V
電源總線電壓:DC24V 允許范圍:DC20V~DC28V
(2)工作電流:
信號總線監視電流≤1mA 電源總線監視電流≤2mA
信號總線動作電流≤2mA 電源總線動作電流≤30mA
(3)閃光頻率:1.0Hz~1.6Hz
(4)編碼方式:電子編碼方式,編碼范圍可在 1~242 之間任意設定
(5)線制:與氣體滅火控制器采用四線連接。其中兩線接總線,無極性;
另外兩線接電源 DC24V,無極性
(6)使用環境:
溫 度:-10℃~+50℃
相對濕度≤95%,不凝露
(7)外形尺寸:348mm×159mm×25mm(帶底殼)
5.3 海灣GST-LD-8317 型氣體釋放警報器結構特征、安裝與布線
警報器外形示意圖如圖 5-20 所示。

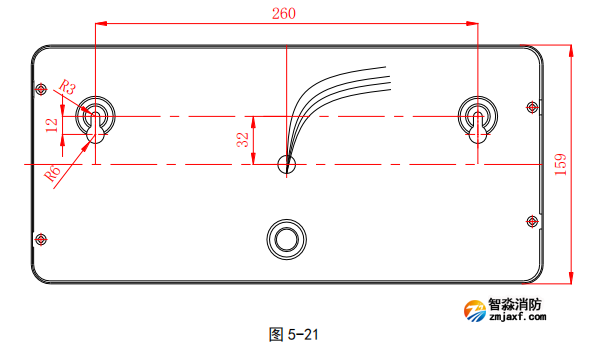

警報器安裝方式采用壁掛方式。先安裝兩只 M6×60 膨脹螺栓,安裝孔距為 260mm(如圖 5-21),
再將警報器接好線,調節好膨脹螺栓的高度,將警報器緊掛在墻上。

警報器接線說明:
D1、D2:紅黑電纜線,接 DC24V,無極性。
Z1、Z2:白色電纜線,接控制器兩總線,無極性。
布線要求: 布線要求:Z1、Z2,D1、D2 可選用截面積在 0.5mm2到 2.0mm2之間的 RV 電纜線。
5.4 海灣GST-LD-8317 型氣體釋放警報器應用方法

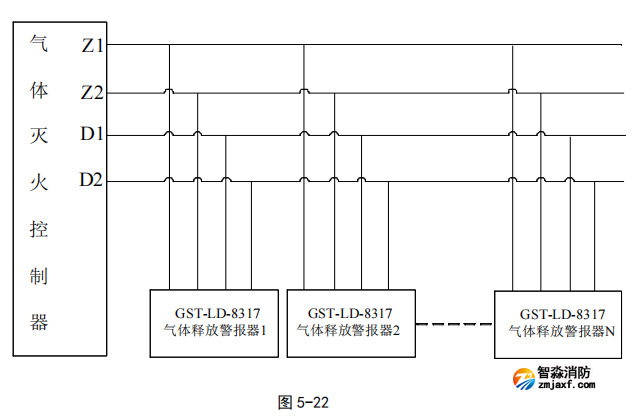

警報器與氣體滅火控制器的總線和電源 DC24V 相連,實現噴灑噴灑功能。具體連接方法如圖 5-
22 所示。
