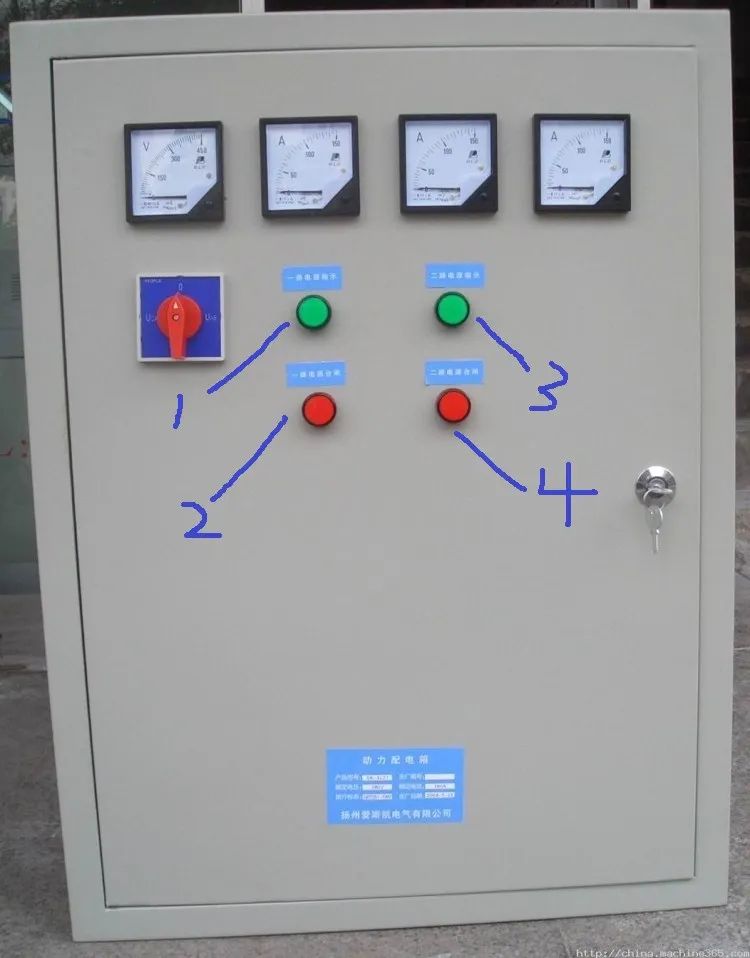

消防設備末端配電裝置外觀如下圖所示,一般有1——1#電源指示燈、2——1#電源合閘指示燈、3——2#電源指示燈、4——2#電源合閘指示燈。

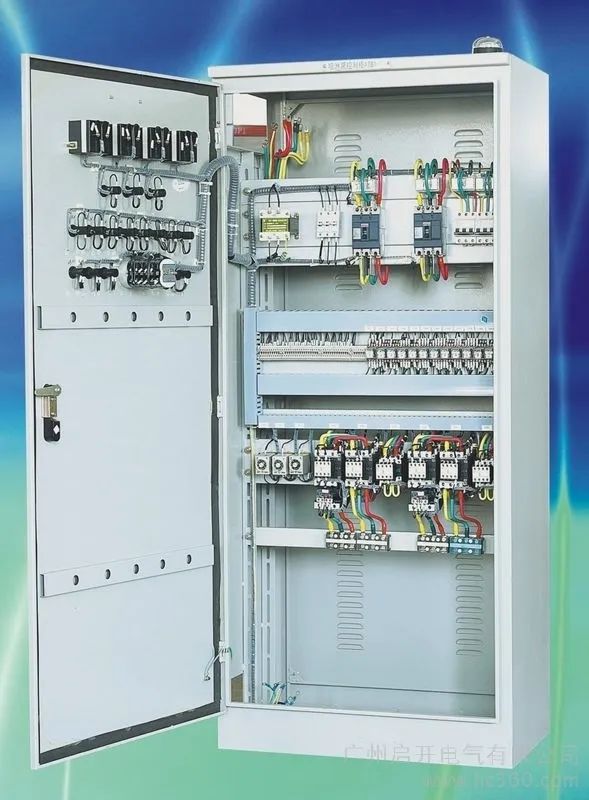

裝置由配電箱、按鈕、指示燈、轉換開關、斷路器、電源線路等器件組成,如下圖示。

消防設備電源末端切換就是消防設備的兩個電源相互切換,互為備用電源的一種供電形式。其中一個作為主電源另一個作為備用電源,當主電源損壞或故障時備用電源通過末端切換裝置自動投入使用;當備用電源損壞或故障時,主電源故障排除后,通過末端切換裝置又切換到主電源供電形式。

一、操作準備

1.消防設備末端配電裝置

2.《建筑消防設施巡查記錄表》

3.絕緣手套、絕緣靴等個人電氣安全防護用品,檢修柵欄等。

二、操作程序

步驟1：將雙電源自動轉換開關的手動/自動開關置于自動位置,則雙電源自動轉換開關進入“自動”控制狀態。此時,內部電動機將轉動使第一路電源合閘,常用電源處于工作狀態:1#電源指示燈、1#電源合閘指示燈、2#電源指示燈點亮。

步驟2：切斷消防設備末端配電裝置主電源,識別、查看并記錄消防設備末端配電裝置的狀態,此時1#電源指示燈應熄滅,1#電源合閘指示燈熄滅,同時2#電源合閘指示燈點亮。通過指示燈能夠判斷出消防設備末端配電裝置處于備電工作狀態。

步驟3：合閘,打開主電源,識別、查看并記錄消防設備末端配電裝置的狀態,此時2#電源指示燈應熄滅,1#電源指示燈點亮,同時1排電源合閘指示燈點亮。通過指示燈能夠判斷出消防設備末端配電裝置處于主電工作狀態。

步要4：填寫《建筑消防設施巡查記錄表》

三、注意事項

1.注意安全防護,避免發生危險,開機前先閉合主電源空氣開關再閉合備用電源開關,關機前先斷開備用電源開關再斷開主電源空氣開關。

2.每次操作完成后,應恢復到正常工作狀態。

3.操作人員應具備電工作業證,或在專業電工的指導下操作。
